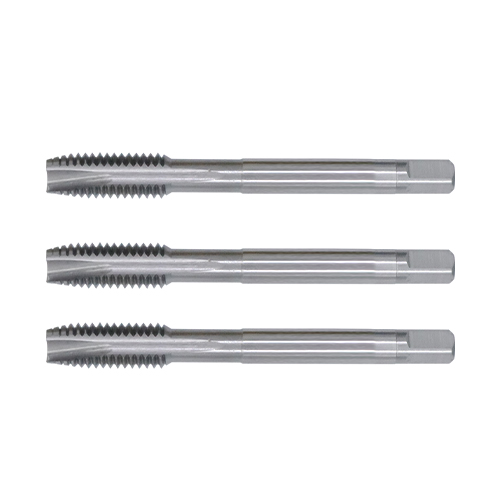

전문 공장인 ZXGLW는 알루미늄용 나선형 포인트 탭을 제공할 수 있습니다. 이 제품은 높은 품질과 우수한 안정성으로 모든 종류의 알루미늄 제품을 가공하는 데 적합하므로 가공 효율성이 보장됩니다. 다양한 장비에 적합하며 다양한 고객의 요구를 충족할 수 있는 다양한 크기를 갖추고 있습니다. 동시에 완전한 생산 라인을 갖춘 제조업체로서 맞춤화도 지원합니다.
1 : 알루미늄 용 나선형 포인트 탭은 다양한 알루미늄 제품의 가공 및 제조에 널리 사용되며 안정적이고 신뢰할 수 있습니다. 우리 팀은 제품이 다양한 사용 조건에서 좋은 솔루션을 제공할 수 있도록 항상 엄격한 품질 관리를 고수합니다.
2: 다양한 처리 요구 사항을 충족하는 완벽한 사양입니다.
3: 강력한 타겟팅, 강력한 내구성, 이상적인 서비스 수명, 교체 빈도 감소, 처리 편의성 향상.
4: 권장 기계: 드릴링 머신, 태핑 머신, 자동 밀링 머신, CNC 공작 기계, CNC 벤치 드릴, 일반 기계 드릴
자료: HSSE
크기 범위: 이 탭은 다양한 구멍 직경에 맞게 다양한 크기로 제공됩니다. 비규격 부품도 취급 가능하므로, 필요한 사항이 있으시면 즉시 연락 주시기 바랍니다.
|
제품 명세서 |
정점 |
잎 길이 |
핸들 지름 |
총 길이 |
제품 머리 |
교련 지름 |
|
M2x0.4 |
0.4 |
11mm |
3mm |
43mm |
스파이크 |
1.6mm |
|
M2.5x0.45 |
0.45 |
12mm |
3mm |
46mm |
스파이크 |
2.0mm |
|
M3x0.5 |
0.5 |
13mm |
4mm |
49mm |
스파이크 |
2.5mm |
|
M4x0.7 |
0.7 |
15mm |
5mm |
55mm |
스파이크 |
3.3mm |
|
M5x0.8 |
0.8 |
19mm |
5.5mm |
62mm |
스파이크 |
4.2mm |
|
M6x1.0 |
1.0 |
22mm |
6mm |
67mm |
스파이크 |
5mm |
|
M8x1.25 |
1.25 |
22mm |
6.3mm |
71mm |
평평한 머리 |
6.8mm |
|
M10x4.5 |
1.5 |
24mm |
7mm |
74mm |
평평한 머리 |
8.5mm |
|
M12x1.75 |
1.75 |
32mm |
8.5mm |
83mm |
평평한 머리 |
10.3mm |
|
M14x2.0 |
2.0 |
30mm |
11.2mm |
95mm |
평평한 머리 |
12mm |
|
M16x2.0 |
2.0 |
33mm |
12.3mm |
102mm |
평평한 머리 |
14mm |
|
M18x2.5 |
2.5 |
38mm |
14mm |
112mm |
평평한 머리 |
15.5mm |
|
M20x2.5 |
2.5 |
40mm |
14mm |
112mm |
평평한 머리 |
17.5mm |
|
M24x3.0 |
3.0 |
38mm |
18mm |
130mm |
평평한 머리 |
21mm |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
참고: 모든 측정은 수동으로 수행되므로 부정확한 내용이 포함될 수 있습니다. 따라서 정확한 치수는 실제 제품을 참조하십시오. 일반적인 얕은 구멍의 경우 명시된 바닥 구멍 크기를 권장합니다. 그러나 구멍이 깊은 경우(2.5D ~ 4D 이상) 바닥 구멍 직경을 1.2~1.4배로 늘려야 합니다.
주의 사항: 티타늄 도금 기계의 탭은 경도가 높기 때문에 나사 가공 작업 시 수동으로 사용하거나 전기 드릴을 사용하지 않는 것이 좋습니다.
