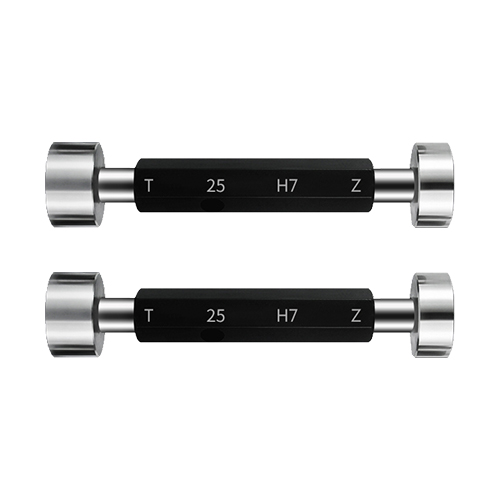

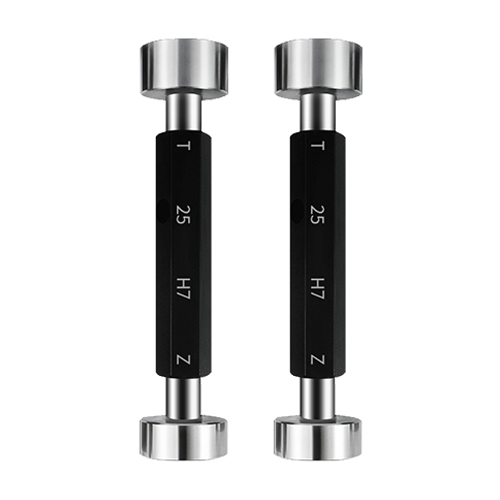

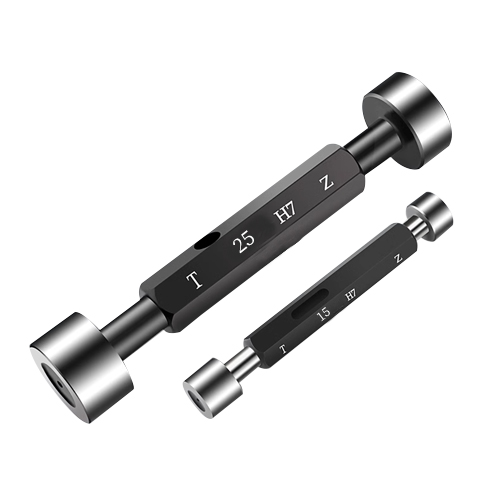

ZXGLW는 중국의 부드러운 플러그 게이지 제조업체 및 공급업체입니다. 우리는 독립적인 연구 개발 능력을 보유하고 있으며 수입 장비 및 재료를 도입하고 끊임없이 탐구하고 혁신하며 전체 제조 과정에서 제품 품질에 큰 관심을 기울입니다. 이 플러그 게이지는 휴대와 사용이 간편하고, 정확한 측정이 가능하며, 경도와 내구성이 높고, 무엇보다 정확도가 좋습니다.

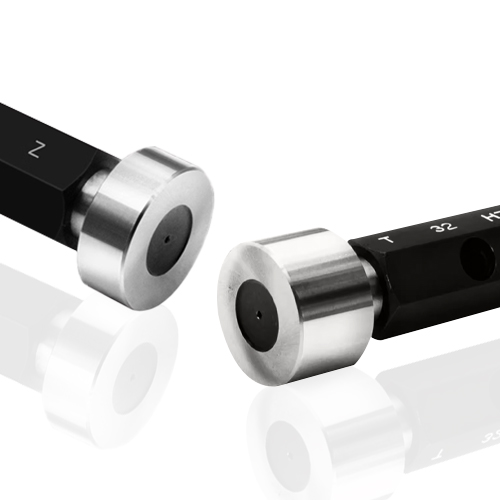

• 고정밀 측정 헤드: 부드러운 플러그 게이지는 엄격한 열처리와 53-60 rhc의 경도를 거친 고성능 GCR15 강철로 만들어졌습니다. 취성, 투과성, 경도가 높고 접촉 피로에 대한 저항성이 뛰어나 측정의 정확성과 안정성을 보장합니다. 고정밀 수입 특수 그라인더로 미세 연삭 후 각 측정 헤드는 고정밀 테스트 장비로 완벽하게 검사됩니다.
• 고품질 알루미늄 튜브 핸들: 고품질 알루미늄 튜브 재질로 제작되어 무게가 가벼우며 작동 및 운반이 쉽습니다. 표면은 전기 영동 기술로 처리되어 미끄럼 방지 및 내마모성은 물론 견고하게 연결되어 사용 중에 편안함과 내구성을 느낄 수 있습니다.
• 제품의 전반적인 장점: 플러그 게이지는 높은 경도, 높은 정밀도 및 긴 수명을 가지고 있습니다. 재료 선택부터 생산 공정까지 모든 링크가 엄격하게 통제됩니다. 길이, 크기, 안정성 등 모든 면에서 탁월한 성능을 발휘하며 정확한 측정을 위한 오른팔입니다.
재질: 베어링강(GCr15)
크기 범위: 스무스 플러그 게이지는 다양한 구멍 직경에 적합한 다양한 크기로 제공되며 비표준 부품을 수용할 수 있는 기능으로 맞춤화할 수 있습니다.
|
명세서 직경(mm) |
을 통해 끝 길이 |
끝 길이 |
명세서 직경(mm) |
을 통해 끝 길이 |
끝 길이 |
|
|
3-6 |
8 |
6 |
>24-30 |
18 |
14 |
|
|
>6-10 |
10 |
7 |
>30-40 |
20 |
15 |
|
|
>10-14 |
12 |
8 |
>40-50 |
25 |
18 |
|
|
>14-18 |
14 |
10 |
>50-75 |
30 |
20 |
|
|
>18-24 |
16 |
12 |
>70-100 |
35 |
25 |
|
|
입어 보기 치수 공차표(구멍) mm |
||||||
|
명세서 및 치수(mm) |
정확성 H6 |
정확성 H7 |
정확성 H8 |
|||
|
을 통해 끝 길이 |
끝 길이 |
을 통해 끝 길이 |
끝 길이 |
을 통해 끝 길이 |
끝 길이 |
|
|
-3 |
0.0015 -0.001 |
0.006 -0.001 |
0.0022 -0.0012 |
0.01 -0.0012 |
0.0028 -0.0016 |
0.014 -0.0016 |
|
＞3-6 |
0.002 -0.0012 |
0.008 -0.0012 |
0.0027 -0.0014 |
0.012 -0.0014 |
0.0036 -0.002 |
0.018 -0.002 |
|
>6-10 |
0.0023 -0.0014 |
0.009 -0.0014 |
0.0033 -0.0018 |
0.015 -0.0018 |
0.0044 -0.0024 |
0.022 -0.0024 |
|
>10-18 |
0.0028 -0.0016 |
0.011 -0.0016 |
0.0038 -0.002 |
0.018 -0.002 |
0.0054 -0.0028 |
0.027 -0.0028 |
|
>18-30 |
0.0034 -0.002 |
0.013 -0.002 |
0.0046 -0.0024 |
0.021 -0.0024 |
0.0067 -0.0034 |
0.033 -0.0034 |
|
>30-50 |
0.004 -0.0024 |
0.016 -0.0024 |
0.0055 -0.003 |
0.025 -0.003 |
0.008 -0.004 |
0.039 -0.004 |
|
>50-80 |
0.0048 -0.0028 |
0.019 -0.0028 |
0.0064 -0.0036 |
0.03 -0.0036 |
0.0093 -0.0046 |
0.046 -0.0046 |
|
>80-120 |
0.0054 -0.0032 |
0.022 -0.0032 |
0.0075 -0.0042 |
0.035 -0.0042 |
0.0107 -0.0054 |
0.054 -0.0054 |
|
>120-180 |
0.0063 -0.0038 |
0.025 -0.0038 |
0.0084 -0.0048 |
0.04 -0.0048 |
0.012 -0.006 |
0.063 -0.006 |
|
>180-250 |
0.0072 -0.0044 |
0.029 -0.0044 |
0.0097 -0.0057 |
0.046 -0.0054 |
0.0135 -0.007 |
0.072 -0.007 |
|
>250-315 |
0.008 -0.0048 |
0.032 -0.0048 |
0.011 -0.006 |
0.052 -0.006 |
0.015 -0.008 |
0.081 -0.008 |
